FRESADORA CNC OPTImill F150 HSC – 828D
Precio a consultar
I.V.A. no incluido
Precios válidos para la Península y Baleares.
Descripción
Fresadora CNC OPTIMUM OPTImill F150 HSC – SINUMERIK 828D – Ref. 3511213

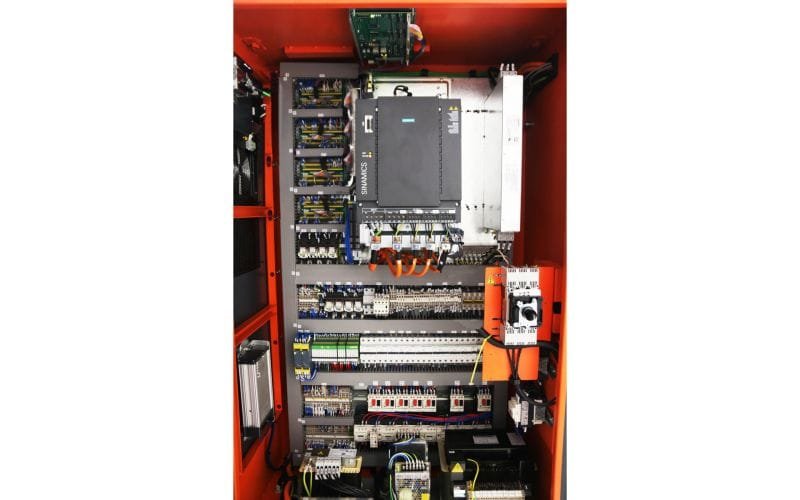

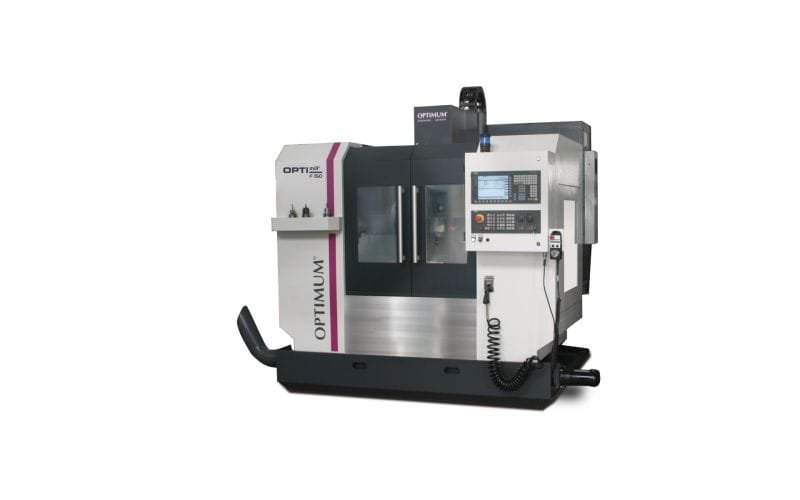

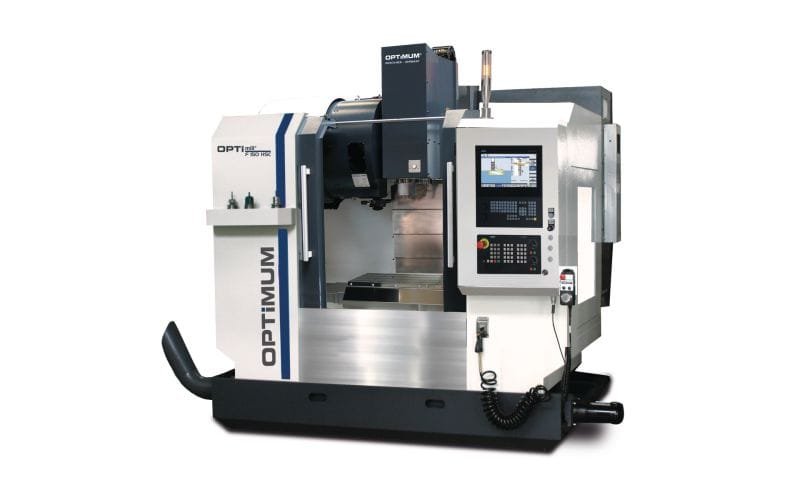

La OPTImill F150 HSC – 828D de Optimum es una fresadora CNC / centro de mecanizado vertical de alto rendimiento, diseñada para mecanizado de precisión, producción industrial, moldes, utillajes y piezas complejas de alta exigencia. Esta versión incorpora control Siemens SINUMERIK 828D con PPU 290 y pantalla táctil de 15,6”, husillo de alta velocidad, servodrives Siemens, guías lineales de recirculación de bolas y cambiador automático de herramientas de doble brazo con 24 posiciones. La referencia 3511213 y el EAN/barcode 4030635044687 aparecen asociados al modelo OPTImill F 150HSC with 24-fold tool changer.

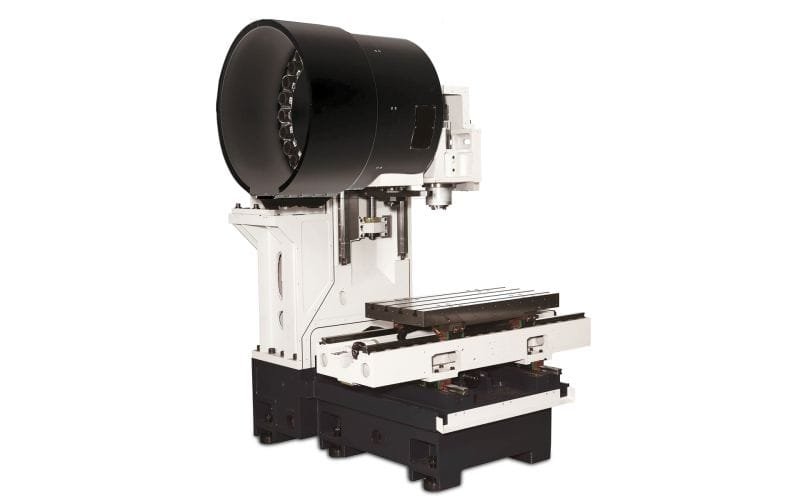

Su estructura de fundición nervada, base torsionalmente rígida, mesa de grandes dimensiones, avances rápidos de 36 m/min en los tres ejes y precisión de posicionamiento/repetición de ±0,005 mm la convierten en una máquina adecuada para talleres que necesitan productividad, estabilidad y calidad superficial en mecanizados HSC.
Especificaciónes técnicas
| Característica | Especificación |
|---|---|
| Marca | OPTIMUM / OPTImill |
| Modelo | F150 HSC – 828D |
| Referencia | 3511213 |
| EAN / Barcode | 4030635044687 |
| Tipo de máquina | Fresadora CNC / centro de mecanizado vertical HSC |
| Control CNC | Siemens SINUMERIK 828D |
| Panel de control | PPU 290, pantalla táctil 15,6” |
| Memoria CNC | 8 MB |
| Look Ahead | 150 bloques |
| Tiempo de cambio de bloque | 1 ms |
| Software de sistema | SW 28x |
| Número de herramientas en control | 512 |
| Tensión de alimentación | 400 V |
| Frecuencia | 50 Hz |
| Potencia total nominal | 31 kVA |
| Cono / amarre de husillo | SK 40 DIN 69871 |
| Velocidad máxima de husillo | 12.000 rpm |
| Potencia motor husillo S1 | 9 kW |
| Par motor husillo S1 | 57 Nm |
| Recorrido eje X | 760 mm |
| Recorrido eje Y | 440 mm |
| Recorrido eje Z | 460 mm |
| Avance rápido eje X | 36.000 mm/min |
| Avance rápido eje Y | 36.000 mm/min |
| Avance rápido eje Z | 36.000 mm/min |
| Fuerza de avance eje X | 3,0 kN |
| Fuerza de avance eje Y | 5,5 kN |
| Fuerza de avance eje Z | 5,5 kN |
| Par servomotor eje X S1 | 7,3 Nm |
| Par servomotor eje Y S1 | 10,5 Nm |
| Par servomotor eje Z S1 | 15 Nm |
| Precisión de posicionamiento | ±0,005 mm |
| Precisión de repetición | ±0,005 mm |

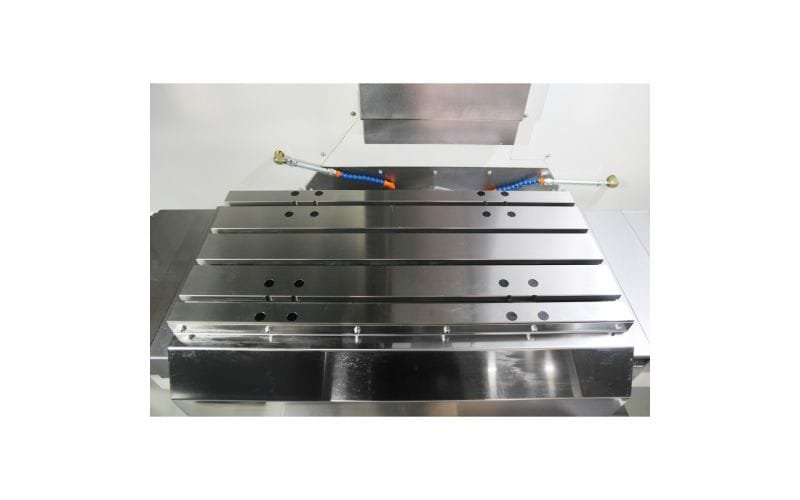

| Mesa de trabajo | 900 × 410 mm |
| Carga máxima sobre mesa | 350 kg |
| Alcance / profundidad de mesa | 480 mm |

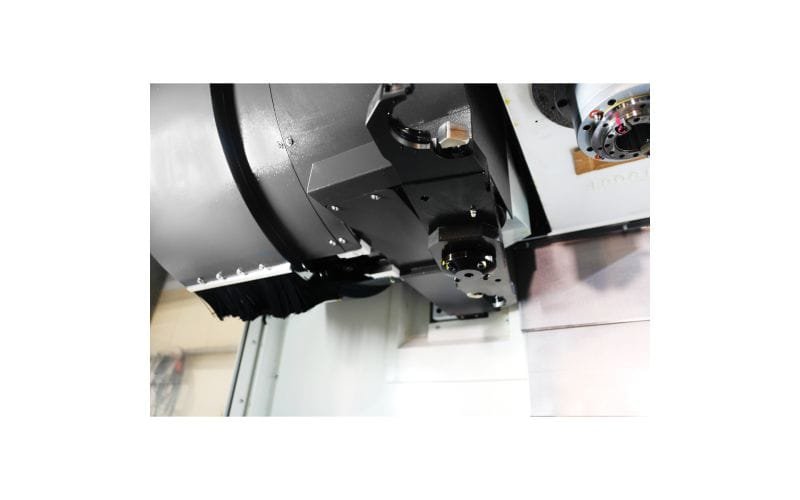

| Cambiador de herramientas | Doble brazo |
| Número de posiciones | 24 herramientas |
| Tiempo cambio herramienta-herramienta | 2 s |
| Diámetro máx. herramienta | 80 mm |
| Diámetro máx. con puestos adyacentes libres | 125 mm |
| Longitud máx. herramienta | 200 mm según tabla técnica |
| Peso máx. herramienta | 8 kg |
| Capacidad máx. fresa de planear | 63 mm |
| Capacidad máx. fresa de mango | 32 mm |

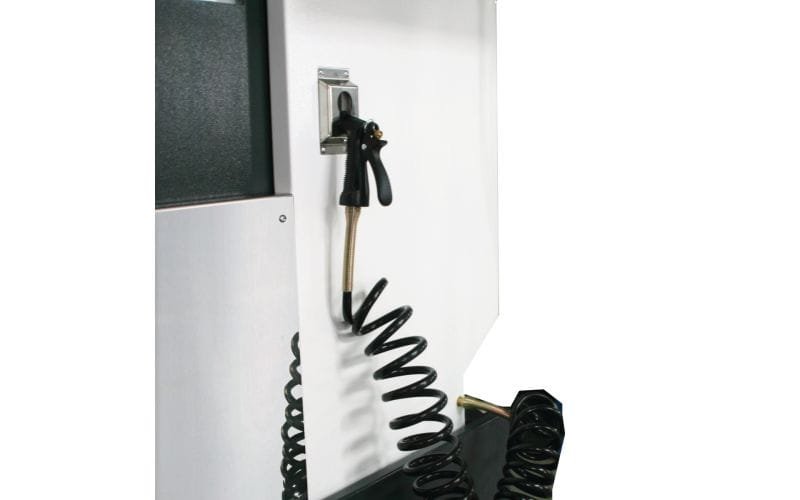

| Presión neumática de trabajo | 5 – 7 bar |

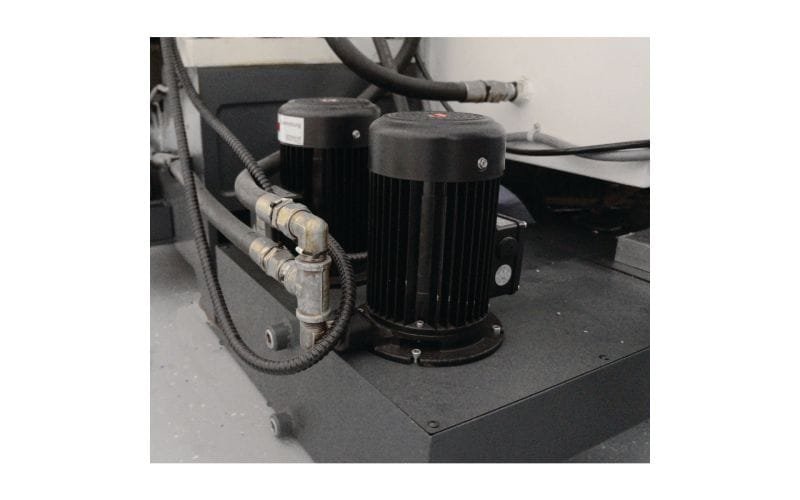

| Número de bombas refrigerante | 3 |
| Potencia bombas refrigerante | 1,27 kW cada una |
| Caudal sistema refrigerante | 66 – 100 l/min |
| Depósito refrigerante | 210 l |
| Dimensiones aprox. | 3.000 × 1.950 × 2.310 mm |
| Peso neto aprox. | 4.350 kg |
