FRESADORA CNC – CENTRO DE MECANIZADO FU 5-600 HSC 24
Precio a consultar
I.V.A. no incluido
Precios válidos para la Península y Baleares.
Envío gratuito la península en nuestros productos
Descripción

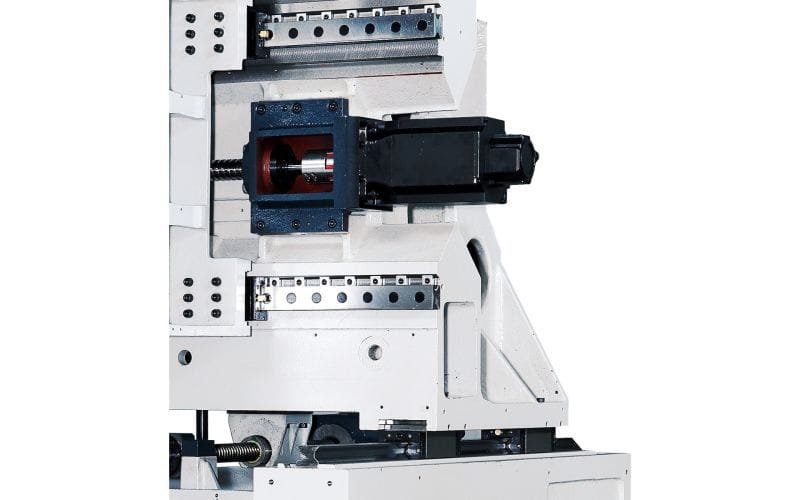

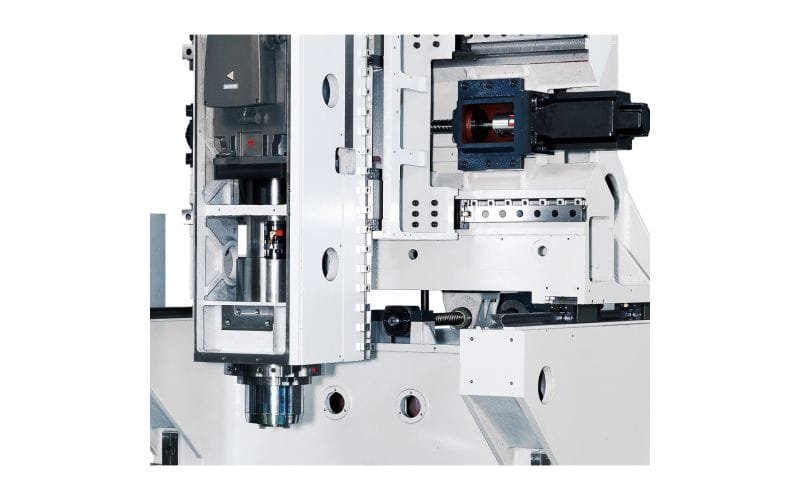

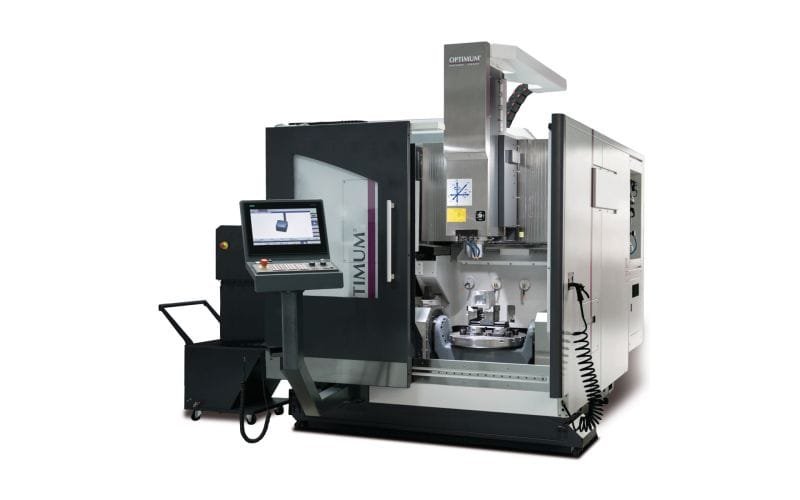

Centro de mecanizado CNC de 5 ejes simultáneos diseñado para mecanizado completo de alta precisión en aplicaciones industriales de metal. La OPTImill FU 5-600 HSC 24 combina una construcción robusta de fundición, guías lineales de precisión, husillos de bolas rectificados y precargados, escalas de vidrio Heidenhain y servoaccionamientos de alto par en los cinco ejes. Está orientada a trabajos de alta productividad, mecanizado HSC y fabricación de piezas complejas con exigencias elevadas de repetibilidad y estabilidad dimensional.

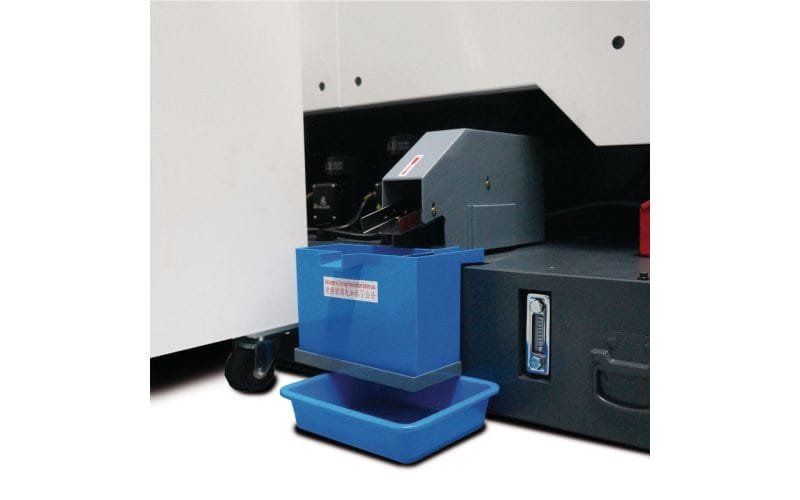

El equipo incorpora control SIEMENS SINUMERIK 840D sl con panel multitáctil OP 019, cambiador automático de herramientas de doble brazo, mesa basculante-giratoria de Ø600 mm, refrigeración interna del husillo, evacuador de virutas y sistema de refrigerante de 380 litros.
Especificaciónes técnicas
| Característica | Especificación |
|---|---|
| Marca / gama | OPTIMUM / OPTImill |
| Modelo | FU 5-600 HSC 24 |
| Referencia | 3511386 |
| EAN | 4036351269090 |
| Tipo de máquina | Fresadora CNC / centro de mecanizado CNC de 5 ejes |

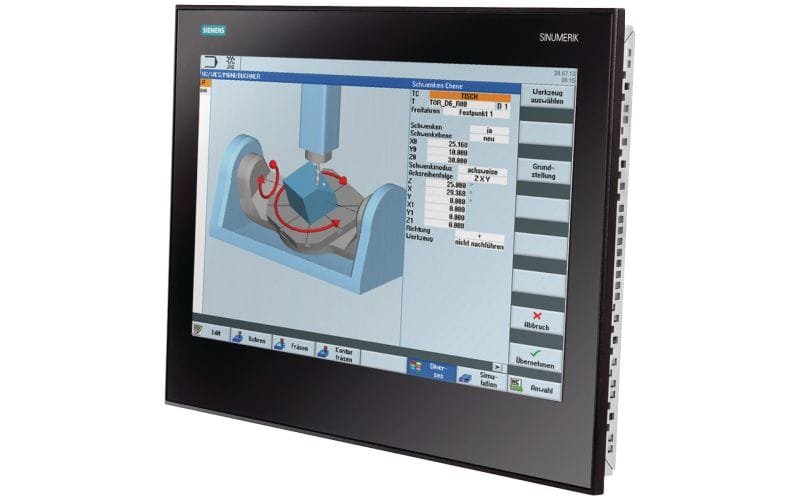

| Control CNC | SIEMENS SINUMERIK 840D sl con panel OP 019 multitáctil |
| Pantalla | Industrial 18,5”, 1366 × 768 px, multitáctil capacitiva |
| Recorrido eje X | 600 mm |
| Recorrido eje Y | 600 mm |
| Recorrido eje Z | 500 mm |
| Avance rápido X/Y/Z | 36.000 mm/min por eje |
| Aceleración X/Y/Z | 7 m/s² |
| Fuerza de avance X/Y/Z | 10 kN por eje |
| Par motor avance X/Y/Z S1 | 20 Nm por eje |
| Precisión de posicionamiento | ±0,008 mm |
| Precisión de repetición | ±0,004 mm |
| Cono del husillo | HSK 63 / DIN 69893 |
| Velocidad del husillo | 24.000 rpm |
| Potencia husillo S1 | 25 kW |
| Potencia husillo S6-30 % | 35 kW |
| Par husillo S1 | 32 Nm |
| Par husillo S6-30 % | 39 Nm |
| Mesa giratoria | Ø600 mm |
| Carga máxima de mesa | 600 kg |
| Eje A / basculación | ±120° |
| Velocidad máx. eje A | 16,6 rpm |
| Eje C / rotación | 360° |
| Velocidad máx. eje C | 90 rpm |
| Par eje rotativo S1 | 393 Nm |
| Par eje rotativo S6 | 707 Nm |
| Par de amarre hidráulico eje C | 1.200 Nm a 50 bar |
| Par de amarre hidráulico eje A | 2.900 Nm a 50 bar |
| Ranuras en T | 7 ranuras, 14 mm, separación 75 mm |
| Cambiador de herramientas | Doble brazo, 32 posiciones estándar |
| Opciones de almacén | 48 o 60 herramientas |
| Diámetro máx. herramienta | 78 mm |
| Diámetro máx. con puestos adyacentes libres | 120 mm |
| Longitud máx. herramienta | 300 mm |
| Peso máx. herramienta | 7 kg |
| Tiempo cambio herramienta, viruta a viruta | 9,33 s |
| Sistema refrigerante | Depósito 380 l |
| CTS / refrigeración interna | 20 bar, depósito externo 165 l |
| Presión neumática | 6 bar |
| Alimentación eléctrica | 400 V / 50 Hz |
| Potencia total conectada | 77 kVA |
| Dimensiones máquina aprox. | 3.015 × 4.440 × 3.000 mm |
| Peso neto aprox. | 9.150 kg |
