Descripción

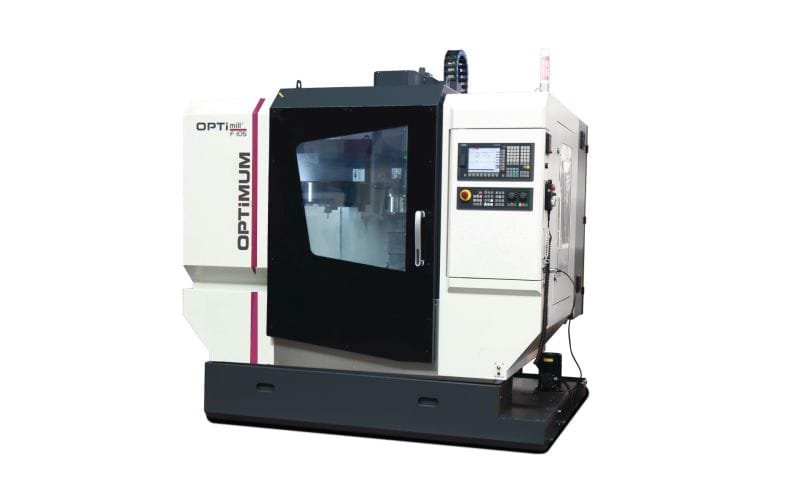

La solución compacta para la pequeña producción de piezas, ideal para talleres, pequeña/mediana industria o centros de formación.
· Máquina de gran robustez.

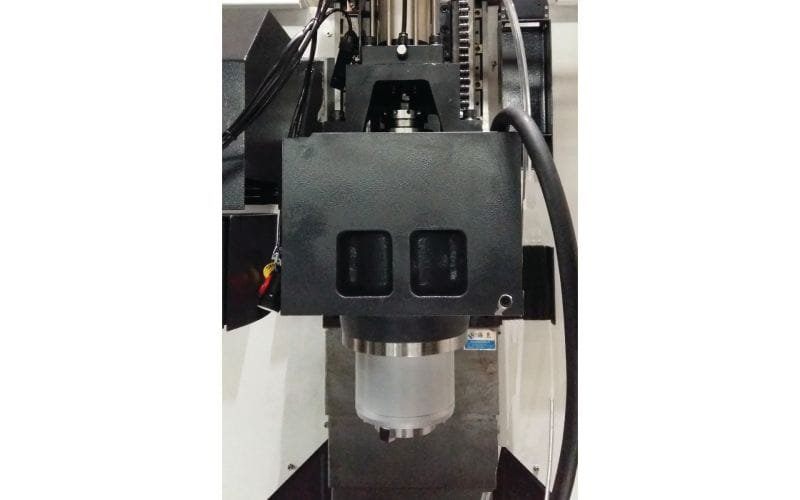

· Husillo principal accionado con servomotores.
· Servo accionamientos en todos los ejes.
· Bancada de fundición para una mayor robustez.

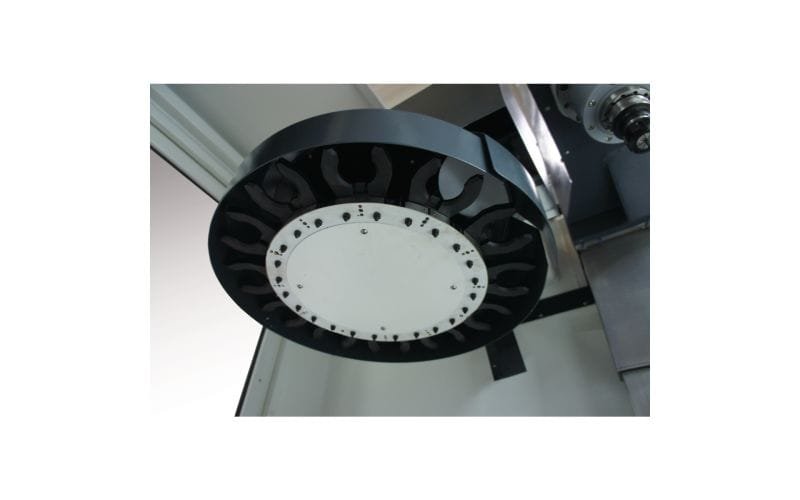

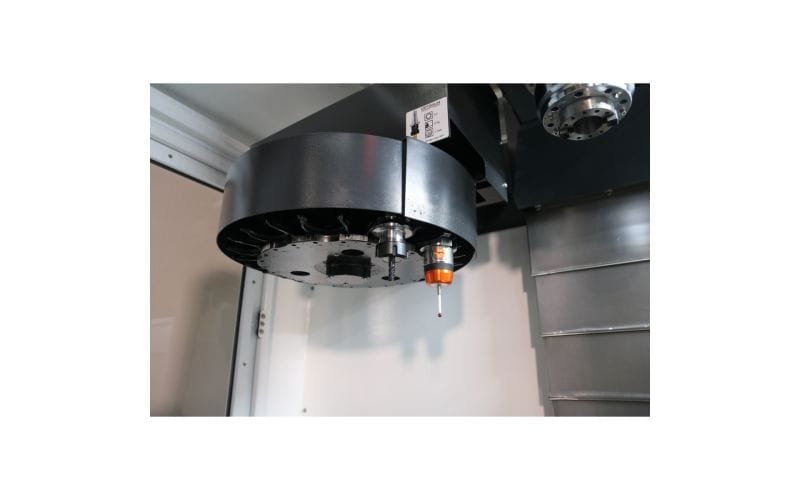

· Almacén de herramientas con cargador para 12 herramientas.
· De serie con velocidad máxima del husillo 8.000 rpm.

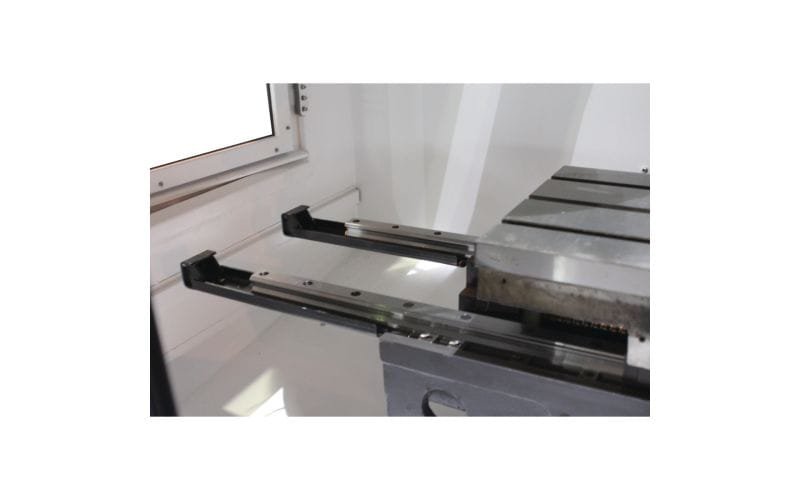

· Todas las guías lineales con protección en acero inoxidable.

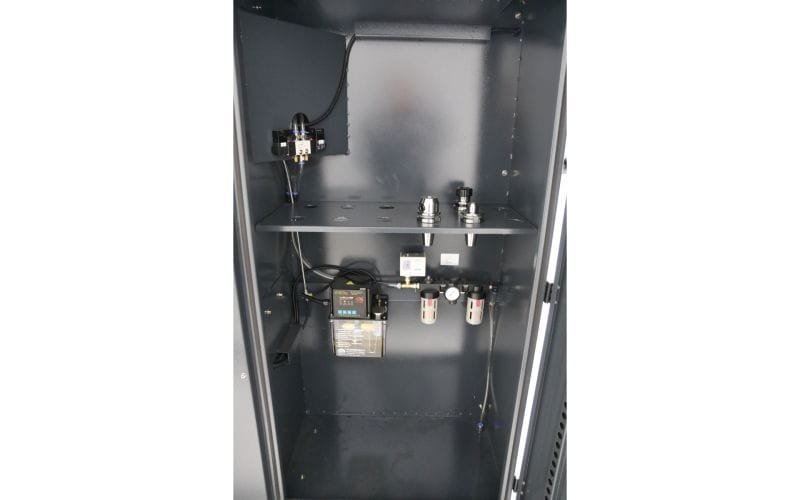

· Sistema automático de lubricación central.
· Iluminación LED en el interior de la cabina.
· Sistema de refrigeración integrado con un depósito de 160 L.
· Cambio de herramienta automático o manual (accionamiento neumático).
· Mesa de trabajo de grandes dimensiones, sólida y con acabado de gran precisión.

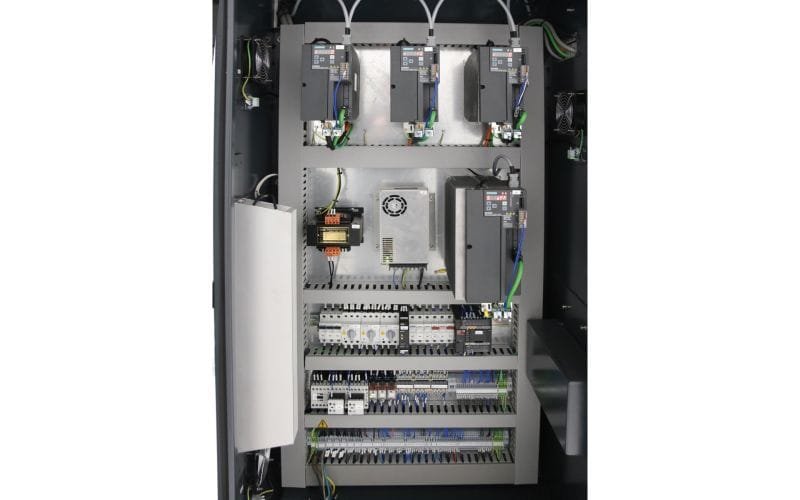

· Cuadro eléctrico de fácil acceso y claro.
· Rápido acceso a la mesa de trabajo mediante puertas correderas.
· Incluye paquete de Software SINUMERIK 808D o SINUMERIK 808D ADVANCE para PC (permite
la simulación de piezas).
· 2 años de garantía Siemens.
Especificaciónes técnicas
| Característica | Especificación |
|---|---|
| Marca | OPTIMUM / OPTImill |
| Modelo | F 105 SINUMERIK 808D Advanced |
| Referencia | 3501100 |
| EAN | 4030635027955 |
| Tipo de máquina | Fresadora CNC / centro de mecanizado CNC compacto |

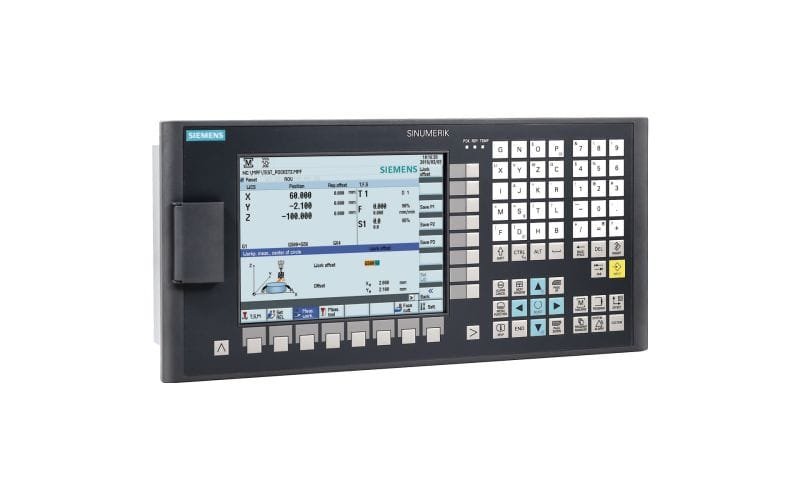

| Control CNC | Siemens SINUMERIK 808D Advanced |
| Alimentación eléctrica | 400 V |
| Frecuencia | 50 Hz |
| Potencia total nominal | 15 kVA |
| Motor husillo S1 | 7,5 kW |
| Motor husillo S6-30 % | 11 kW |
| Par motor husillo S1 | 48 Nm |
| Par motor husillo S6-30 % | 70 Nm |
| Cono del husillo | BT40 |
| Rango de velocidad del husillo | 10 – 10.000 rpm |
| Recorrido eje X | 550 mm |
| Recorrido eje Y | 305 mm |
| Recorrido eje Z | 460 mm |
| Avance rápido eje X | 15.000 mm/min |
| Avance rápido eje Y | 15.000 mm/min |
| Avance rápido eje Z | 15.000 mm/min |
| Par servomotor eje X S1 | 8 Nm |
| Par servomotor eje Y S1 | 8 Nm |
| Par servomotor eje Z S1 | 11 Nm |
| Precisión de repetición | ±0,008 mm |
| Precisión de posicionamiento | ±0,008 mm |
| Mesa de trabajo | 800 × 320 mm |
| Carga máxima de mesa | 300 kg |
| Ranuras en T | 3 ranuras |
| Tamaño ranura en T | 14 mm |
| Separación ranuras en T | 100 mm |
| Distancia husillo-mesa | 100 – 600 mm |
| Cambiador de herramientas | Carrusel |
| Número de herramientas | 12 posiciones |
| Diámetro máx. herramienta | 70 mm |
| Longitud máx. herramienta | 300 mm |
| Peso máx. herramienta | 6 kg |
| Tiempo de cambio herramienta a herramienta | 7 s |
| Capacidad máx. fresado frontal | 70 mm |
| Capacidad máx. fresa de mango | 35 mm |
| Presión neumática de trabajo | 7 bar |
| Bomba de refrigerante | 650 W |
| Capacidad depósito refrigerante | 120 l |

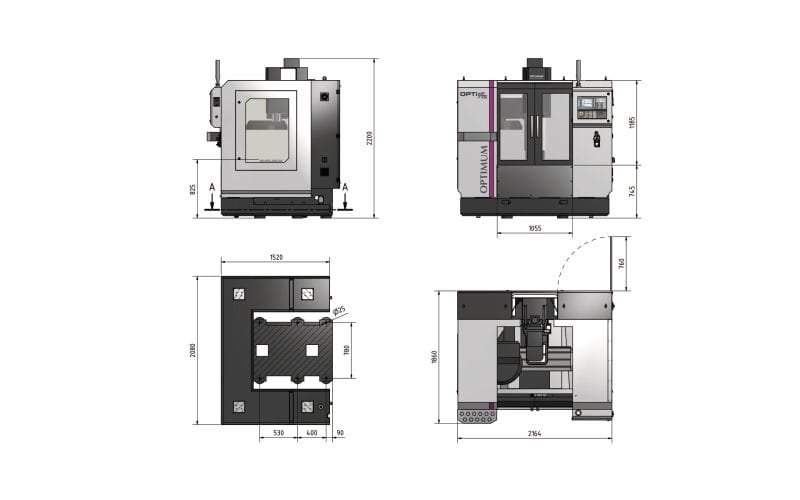

| Dimensiones aprox. | 2.164 × 1.860 × 2.200 mm |
| Peso aprox. | 2.800 kg |
