TORNO TH 4010

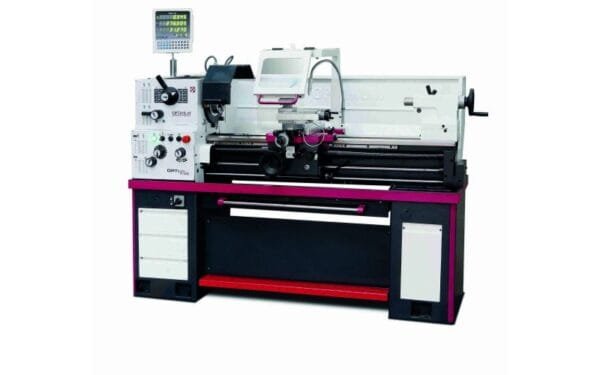

El torno th 4010 es un torno paralelo totalmente equipado con distancia entre puntos de 1000 mm, husillo Camlock DIN ISO 702-2 nº 5 y concentricidad garantizada inferior a 0,015 mm, diseñado para el mecanizado de alta precisión de piezas cilíndricas largas en talleres de producción, mantenimiento industrial y fabricación de componentes mecánicos de mediano y gran diámetro.

El torno th 4010 dispone de guías templadas y endurecidas en la bancada que garantizan un desplazamiento suave y libre de holguras de los carros durante toda la vida útil del equipo. Los engranajes y ejes templados y rectificados en baño de aceite con rodamientos de precisión aseguran un funcionamiento silencioso y de alta exactitud dimensional en las operaciones de torneado de desbaste y acabado.

El sistema eléctrico de 24 V CC de baja tensión del torno th 4010 y el interruptor principal con llave garantizan la máxima seguridad de operación, impidiendo el arranque accidental del equipo por personas no autorizadas. La rotación derecha/izquierda conmutable desde el panel facilita el roscado a la izquierda y las operaciones de retroceso de la herramienta sin detener el motor principal.

Los cajones extraíbles con guías del torno th 4010 facilitan el almacenamiento de herramientas, mandrinos, platos y accesorios junto al equipo, manteniendo el puesto de trabajo ordenado y los utillajes a mano durante las operaciones de mecanizado. Esta solución de almacenamiento integrada es especialmente práctica en talleres donde el espacio disponible es limitado.

Los volantes de seguridad con función de liberación en los ejes X y Z del torno th 4010 evitan el enganche accidental durante el avance automático, cumpliendo con los requisitos de seguridad de la normativa EN ISO 13849 para máquinas con funciones de seguridad de categoría alta. El freno de pie permite parar el husillo de forma rápida y segura en situaciones de emergencia durante el mecanizado.

El torno th 4010 ofrece una gama de velocidades del husillo de 45 a 1800 rpm con 16 velocidades seleccionables, lo que cubre las necesidades de desbaste y acabado en una amplia variedad de materiales incluyendo acero, aluminio, latón, fundición y plásticos técnicos. La distancia máxima entre puntos de 1000 mm permite mecanizar ejes, husillos y barras de gran longitud.

El diámetro máximo de torneado sobre bancada del torno th 4010 es de 410 mm sin puente y de 540 mm en el escote de la bancada de 165 mm de longitud, lo que permite mecanizar piezas de gran diámetro como poleas, bridas y tambores de freno en la zona del escote sin modificar la configuración del equipo ni retirar el carro principal de la bancada del torno.

El husillo del cabezal del torno th 4010 tiene un diámetro de cañón de 52 mm y cono morse MT 6, compatible con una amplia gama de platos y mandrinos estándar del mercado. El contrapunto dispone de cono morse MT 3 y recorrido de cañón de 130 mm, suficiente para el mecanizado de piezas largas entre puntos con buen apoyo y estabilidad dimensional.

El torno th 4010 es adecuado para talleres de mecanizado de ejes y husillos de gran longitud, industrias de fabricación de componentes mecánicos, talleres de mantenimiento de maquinaria pesada y centros de formación técnica que necesitan un torno paralelo profesional de alta precisión con buenas prestaciones de velocidad y distancia entre puntos.

El mantenimiento del torno th 4010 incluye la comprobación y rellenado del aceite de la caja de engranajes, la lubricación periódica de las guías templadas de la bancada y la verificación del estado de los volantes de seguridad y del freno de pie, operaciones sencillas descritas en el manual de mantenimiento del equipo.

Ventajas del torno th 4010

El torno th 4010 combina 1000 mm entre puntos, husillo Camlock DIN ISO 702-2 nº 5 y 16 velocidades en un torno paralelo profesional de alta precisión con cajones extraíbles y freno de pie. Disponible en Maquinando SL con envío a toda España. Consulta más tornos en nuestra sección de tornos.
