PROTECCION DE TORNO PTO 04/120

La Protección de Torno PTO 04/120 de Metalworks, código 3404120, es un accesorio de seguridad universal diseñado para proteger al operador y al plato durante las operaciones de mecanizado en el torno. Su estructura robusta de acero tubular y su pantalla ajustable la convierten en una solución versátil y confiable para talleres de mecanizado profesional.

Descripción y funcionamiento de la Protección de Torno PTO 04/120

La Protección de Torno PTO 04/120 está fabricada con una estructura de acero tubular de alta resistencia que proporciona una base sólida y estable durante el trabajo. La pantalla protectora, ajustable en apertura parcial o total, ofrece una visibilidad clara del área de trabajo al tiempo que mantiene al operador protegido frente a la proyección de partículas, virutas metálicas y refrigerante.

Este protector puede instalarse en tornos con mandriles de hasta 1.000 mm de diámetro, lo que lo hace compatible con una amplia variedad de tornos paralelos de uso industrial y de taller. La estructura semicircular facilita su instalación cerca del cabezal del torno, adaptándose a la posición más ergonómica para el operador.

Características principales

• Compatibilidad universal: Apto para tornos con mandriles de hasta 1.000 mm de diámetro.
• Estructura ajustable de acero tubular: Puede colocarse a la medida del torno, permitiendo una instalación personalizada sin modificaciones permanentes.
• Instalación próxima al cabezal: La estructura semicircular permite posicionar el protector muy cerca del plato de garras para mayor eficacia protectora.
• Protección triple: Protege al operador del contacto directo con el plato de garras, de la proyección de virutas metálicas y de salpicaduras de refrigerante.
• Microinterruptor de seguridad integrado: Caja principal con rotación de 90°, con 2 contactos NC (normalmente cerrados), que garantiza la parada automática del torno en caso de apertura del protector.
• Instalación de anclaje frontal y lateral: Permite una fijación segura y estable en diferentes configuraciones de torno.
• Brida de sujeción regulable: Adaptable a distintas posiciones en el plato de garras, facilitando la instalación sin herramientas adicionales.

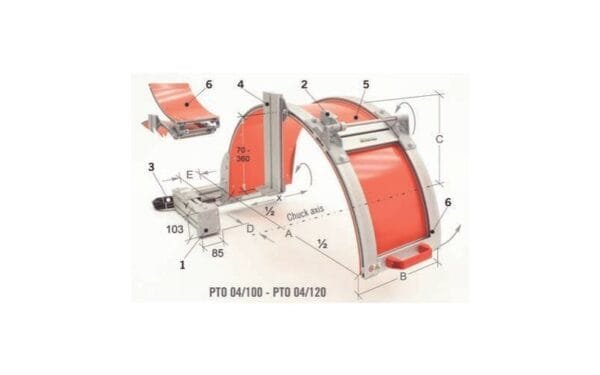

Dimensiones del protector PTO 04/120

• A: 1.200 mm
• B: 350 mm
• C: 600 mm
• D: 365 – 575 mm
• E: 5 – 7 mm

Descripción de las partes del protector

• Instalación de anclaje frontal y lateral para fijación firme a la bancada o cabezal del torno.
• Caja principal del microinterruptor de seguridad con rotación de 90° y 2 contactos NC.
• Brida de sujeción de protección regulable en la barra de accionamiento del microinterruptor, adaptable a distintas posiciones en el plato de garras.
• Estructura del protector de acero tubular, robusta y ajustable en longitud para diferentes modelos de torno.

Seguridad en el mecanizado: una inversión imprescindible

La seguridad en el torno es uno de los aspectos más críticos en cualquier taller de mecanizado. Las piezas giratorias, las virutas proyectadas a alta velocidad y el refrigerante representan riesgos constantes para el operador. La Protección de Torno PTO 04/120 de Metalworks aborda estos riesgos de forma integral, proporcionando una barrera física entre el operador y los elementos peligrosos del torno.

El microinterruptor de seguridad integrado añade una capa de protección activa al garantizar que el torno no pueda operar si el protector no está correctamente cerrado y posicionado. Esta función de enclavamiento es fundamental para cumplir con las normativas de seguridad laboral vigentes en entornos industriales, en particular con la Directiva de Máquinas 2006/42/CE y las normas armonizadas derivadas.

Instalación y mantenimiento

La Protección de Torno PTO 04/120 está diseñada para una instalación sencilla y rápida. Los sistemas de anclaje frontal y lateral, junto con la brida de sujeción regulable, permiten adaptar el protector a la geometría específica de cada máquina sin modificaciones estructurales permanentes. El mantenimiento es mínimo: la pantalla ajustable puede limpiarse fácilmente y los elementos de la estructura de acero son duraderos y resistentes a las condiciones típicas de un taller de mecanizado.

Metalworks: seguridad y calidad para el mecanizado profesional

Metalworks es una marca reconocida en el sector del mecanizado industrial, especializada en el diseño y fabricación de accesorios de seguridad para máquinas-herramienta. Sus productos cumplen con las más exigentes normativas europeas de seguridad y son utilizados en talleres de mecanizado de toda Europa. La Protección de Torno PTO 04/120 está disponible en Maquinando SL con garantía completa y asesoramiento técnico especializado para asegurar una instalación correcta en su torno.

Invierta en la seguridad de su taller con la Protección de Torno PTO 04/120 de Metalworks y garantice la máxima protección para sus operadores durante todas las operaciones de torneado.

Normativa y seguridad

Equipo comercializado según normativa vigente de seguridad en maquinaria. Más información en el Ministerio de Industria, Comercio y Turismo de España.
