PROTECCION DE TORNO PTO 04/100

Protección Torno PTO 04/100 Metalworks: Seguridad Certificada para Platos de hasta Ø1.000 mm

La protección torno PTO 04/100 de Metalworks (código 3404100) es el accesorio de seguridad universal para tornos convencionales que permite proteger al operador del contacto directo con el plato de garras, la proyección de partículas metálicas y el refrigerante durante las operaciones de torneado. Compatible con tornos que dispongan de mandriles de hasta 1.000 mm de diámetro, la PTO 04/100 es una solución robusta y ajustable para cumplir con las exigencias de seguridad en el puesto de trabajo establecidas por la normativa europea de maquinaria.

La protección torno PTO 04/100 responde a una necesidad real en talleres de mecanizado donde el torno convencional es la máquina más utilizada y, al mismo tiempo, una de las que mayor riesgo presenta para el operador. El plato de garras en rotación es la zona de mayor peligrosidad del torno: el contacto accidental puede provocar lesiones graves en manos y brazos, mientras que la proyección de virutas y refrigerante supone un riesgo constante para la vista y la piel.

Estructura de Acero Tubular Ajustable: Adaptación a Cualquier Torno

La estructura de la protección torno PTO 04/100 está fabricada en acero tubular de alta resistencia, diseñado para soportar los impactos de proyecciones metálicas sin deformarse ni deteriorarse. La forma semicircular de la estructura permite su instalación directamente en el cabezal del torno, adaptándose a la geometría de la máquina sin interferir con las operaciones de cambio de herramienta o ajuste de la mordaza.

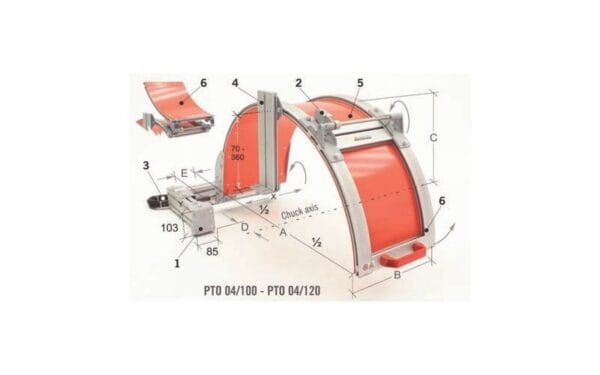

Las dimensiones del protector son: A: 1.000 mm, B: 350 mm, C: 500 mm, D: 265–475 mm (ajustable), E: 57 mm. La dimensión D ajustable permite adaptar la protección a distintas alturas de instalación en el cabezal, cubriendo una amplia variedad de modelos de torno convencional. La instalación puede realizarse tanto de forma frontal como lateral, según las características de la máquina y las preferencias del operador.

Microinterruptor de Seguridad: Parada Automática si se Abre el Protector

El elemento de seguridad más importante de la protección torno PTO 04/100 es el microinterruptor de seguridad con 2 contactos NC (normalmente cerrados) y rotación de 90°. Este microinterruptor está conectado al circuito eléctrico del torno y detiene automáticamente el motor de la máquina cuando el protector se abre o se retira, impidiendo que el torno funcione sin protección activa.

La brida de sujeción de protección es regulable en la barra de accionamiento del micro, lo que permite ajustar la posición del interruptor a distintas configuraciones del plato de garras. Esta adaptabilidad garantiza el correcto funcionamiento del sistema de parada de emergencia independientemente del diámetro del plato instalado en el torno.

Cumplimiento Normativo y Requisitos de Seguridad en el Taller

La instalación de una protección torno PTO 04/100 es una medida preventiva recomendada —y en muchos casos obligatoria— en talleres de mecanizado sujetos a la normativa de prevención de riesgos laborales (Ley 31/1995 y RD 1215/1997 sobre equipos de trabajo). La pantalla ajustable puede abrirse parcial o totalmente según la operación, permitiendo al operador acceder al plato para cambiar piezas o ajustar mordazas sin necesidad de retirar completamente el protector.

Encontrarás este y otros accesorios y protecciones para tornos en el catálogo de Maquinando SL. Ofrecemos asesoramiento técnico para seleccionar el protector más adecuado según el modelo y las dimensiones de tu torno. La instalación no requiere modificaciones permanentes en la máquina y puede realizarse en menos de una hora siguiendo las instrucciones del fabricante. La PTO 04/100 es compatible con platos de garras de 3 y 4 mordazas, platos magnéticos y platos de torno manual de hasta 1.000 mm de diámetro. Para tornos de control numérico CNC que requieran enclavamientos eléctricos específicos, consulta con nuestro equipo técnico las opciones de integración disponibles para cumplir con la normativa de prevención de riesgos laborales.
