TORNO TH 4215D 400V con DPA31 Plus

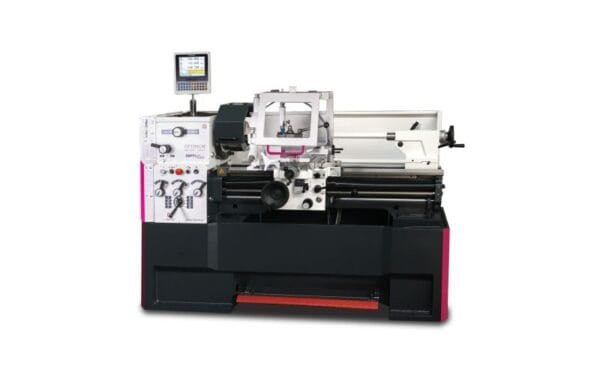

El torno th 4215d 400v con dpa31 plus es un torno de bancada Optimum TH 4215D con husillo Camlock DIN ISO 702-2 nº 6, distancia entre puntos de 1500 mm, motor de 4,6 kW a 400 V e indicador de posición digital con sensor de velocidad de husillo, diseñado para el mecanizado de alta precisión de piezas largas y de gran diámetro en talleres de producción industrial, fabricación de ejes largos y mantenimiento de maquinaria pesada.

El torno th 4215d 400v con dpa31 plus tiene una bancada de fundición Meehanite fabricada en una sola pieza con guías templadas por inducción y rectificadas con precisión, con sistema de lubricación central en el desplazamiento longitudinal que garantiza el mantenimiento óptimo de las guías de la bancada durante toda la vida útil del equipo. El husillo endurecido y rectificado lleva dos rodamientos cónicos de precisión ajustables sumergidos en aceite.

La distancia entre puntos de 1500 mm del torno th 4215d 400v con dpa31 plus es su característica diferencial respecto a los tornos TH 4210D de 1000 mm, permitiendo mecanizar ejes, husillos y barras de gran longitud que no cabrían en tornos con menor distancia entre puntos. El peso neto de 1340 kg indica la solidez de la construcción y la estabilidad del equipo durante el mecanizado de piezas pesadas.

El torno th 4215d 400v con dpa31 plus se suministra con luneta fija para piezas de Ø15-105 mm, luneta móvil para Ø10-65 mm, lámpara LED, casquillo reducción MT6/MT4, portaútil cuádruple, contrapunto MT 4 con tope de posición y ajuste fino, herramientas de funcionamiento y carga inicial de aceite de alta calidad, lo que permite comenzar a mecanizar desde el primer momento sin inversión adicional.

El torno th 4215d 400v con dpa31 plus dispone de 16 velocidades del husillo entre 45 y 1800 rpm, avances longitudinales de 0,05 a 1,7 mm/rev y transversales de 0,025 a 0,85 mm/rev. El recorrido del carro transversal es de 230 mm y el del charriot de 140 mm. El diámetro máximo sobre bancada es de 420 mm, sobre el escote de 590 mm y sobre el carro de 250 mm.

Los volantes de seguridad con función de liberación en los ejes X y Z del torno th 4215d 400v con dpa31 plus y el sistema de parada de emergencia por pedal garantizan la protección del operario durante el mecanizado. Las perillas con apagado automático y las roscas métricas ajustables desde el panel de control sin cambio de ruedas de la lira aumentan la seguridad y la comodidad de uso.

El sistema refrigerante del torno th 4215d 400v con dpa31 plus tiene depósito con indicador de nivel y separador de aceite, garantizando que el refrigerante no se contamine con el aceite de corte durante el mecanizado. Las tapas de tornillos de plomo protegen los husillos de avance de la contaminación, y la guía del eje Z está endurecida y rectificada para garantizar la precisión del desplazamiento longitudinal.

El torno th 4215d 400v con dpa31 plus tiene un cono morse del husillo principal MT 6 y del contrapunto MT 4, con recorrido de la caña del contrapunto de 120 mm. La concentricidad garantizada del eje del cabezal es inferior a 0,015 mm, y la posibilidad de cambiar el sentido de la corredera longitudinal a derecha o izquierda facilita el roscado en ambos sentidos sin parar el motor.

El torno th 4215d 400v con dpa31 plus es adecuado para talleres de mecanizado de ejes y husillos de gran longitud, industrias de fabricación de componentes de turbinas y compresores, talleres de mantenimiento de maquinaria pesada con componentes largos y centros de formación técnica que necesitan un torno paralelo de alta potencia con distancia entre puntos de 1500 mm.

El mantenimiento del torno th 4215d 400v con dpa31 plus incluye la verificación y rellenado del aceite de la caja de engranajes, el drenaje y limpieza del sistema refrigerante, la lubricación de las guías templadas de la bancada y la comprobación del estado de los volantes de seguridad y del pedal de parada de emergencia, operaciones descritas en el manual de mantenimiento del equipo.

Ventajas del torno th 4215d 400v con dpa31 plus

El torno th 4215d 400v con dpa31 plus combina 1500 mm entre puntos, bancada Meehanite de una pieza, husillo Camlock nº 6 e indicador digital con sensor de velocidad en un torno de 4,6 kW para ejes largos. Disponible en Maquinando SL con envío a toda España. Consulta más tornos en nuestra sección de tornos.
