Máquina de Corte Láser de Fibra HN-3015LS
Precio a consultar
I.V.A. no incluido
Precios válidos para la Península y Baleares.
Envío gratuito la península en nuestros productos
Descripción

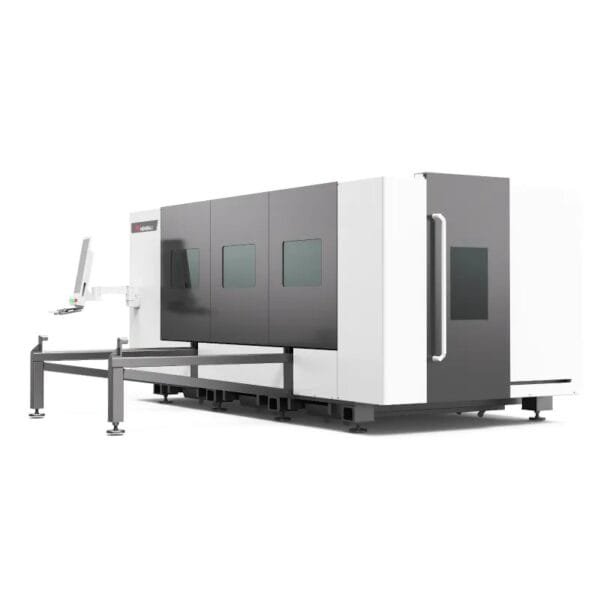

La máquina de corte láser de fibra HN-3015LS es un equipo industrial cerrado diseñado para el procesamiento de chapa metálica en producción continua. Incorpora fuente láser Raycus de 3000 W con certificación CE, cabezal de corte Raytools BM110 y sistema de control Raytools X3S / XC3000S. El área de trabajo es de 3000 × 1500 mm, adecuada para formatos estándar de lámina industrial. Disponible junto a otras máquinas de corte láser de Maquinando SL.
Máquina de corte láser de fibra HN-3015LS: diseño y accionamiento
El sistema de accionamiento utiliza servomotores Delta de 750 W en los ejes X e Y y 400 W en el eje Z. Estos motores garantizan movimientos precisos y repetibles a alta velocidad durante jornadas de producción largas.
La estructura está construida sobre una viga de aluminio de aviación de tercera generación, que aporta alta rigidez mecánica y reduce las vibraciones durante el corte. Esta combinación mantiene la estabilidad geométrica del equipo a lo largo del tiempo.
El chiller integrado Hanli de 3000 W mantiene la fuente láser dentro de su rango óptimo de temperatura. El sistema de lubricación automática de los ejes minimiza las paradas por mantenimiento y extiende la vida útil de los componentes mecánicos.
El cabezal Raytools BM110 incorpora sensor capacitivo para el seguimiento automático de la altura de chapa. Este sistema adapta continuamente la distancia focal al perfil real de la lámina, compensando deformaciones y ondulaciones en tiempo real.
Potente rendimiento: precisión, velocidad y control
La máquina de corte láser de fibra alcanza una velocidad máxima en vacío de 100 m/min con una aceleración de 0,9G. Esta combinación permite ciclos de trabajo rápidos incluso en piezas con muchos contornos cortos, especialmente valiosa en series de piezas pequeñas.
La precisión de posicionamiento de ≤0,03 mm y la precisión de corte de ≤0,02 mm garantizan tolerancias apretadas en toda la superficie de trabajo. El reposicionamiento de ±0,02 mm asegura coherencia entre pasadas sucesivas y entre piezas de una misma serie.
El sistema de control Raytools X3S / XC3000S admite ficheros DXF y DWG directamente desde el ordenador de diseño. La integración directa desde CAD reduce el tiempo de preparación entre trabajos y minimiza los errores de conversión de formatos.
Los gases de asistencia compatibles son nitrógeno y oxígeno. El nitrógeno produce cortes sin oxidación en acero inoxidable y aluminio; el oxígeno acelera el proceso en acero al carbono de mayor espesor donde se admite la zona de oxidación lateral.
Materiales compatibles y espesores de corte
El equipo procesa acero al carbono, acero inoxidable, aluminio y latón en espesores de hasta 20 mm. La fuente Raycus de 3000 W garantiza velocidades de corte competitivas en todo el rango de espesores disponible.
Los cortes producen bordes limpios con zonas de afectación térmica mínimas en la mayoría de aplicaciones. En muchos casos esto elimina las operaciones de desbarbado y acabado posteriores al corte, reduciendo el coste total del proceso.
La tecnología de fibra óptica transmite el haz al cabezal sin espejos intermedios, eliminando pérdidas de energía y reduciendo el mantenimiento óptico periódico. La eficiencia eléctrica es notablemente superior a la de los sistemas CO2 equivalentes para corte de metal.
Instalación, seguridad y sectores de uso
La máquina de corte láser de fibra HN-3015LS requiere una superficie plana y nivelada con acceso para carretilla elevadora. Se recomienda instalar un sistema de extracción de humos para mantener el entorno de trabajo limpio y seguro durante el proceso de corte.
El diseño cerrado cumple con los estándares europeos de seguridad láser. La carcasa retiene el humo generado y protege al operario de la radiación directa e indirecta sin necesidad de equipos adicionales de protección.
Los sectores de aplicación habituales son fabricación de estructuras metálicas, talleres de metalmecánica, producción de piezas bajo pedido y corte de formatos en serie. La combinación de potencia, precisión y fiabilidad lo posiciona como equipo de referencia en corte industrial.
Esta máquina debe utilizarse conforme a la normativa vigente de seguridad industrial y a las indicaciones del fabricante. Para más información, puede consultar la página oficial del Ministerio de Industria sobre seguridad en máquinas.
Especificaciónes técnicas
La máquina de corte láser de fibra HN-3015LS incorpora una fuente Raycus de 3000 W con longitud de onda de 1064 nm y certificación CE, cabezal Raytools BM110 con seguimiento automático de altura mediante sensor capacitivo, y sistema de control Raytools X3S / XC3000S compatible con archivos DXF y DWG.
El área de trabajo de 3000 × 1500 mm está accionada por servomotores Delta de 750 W en X e Y y 400 W en Z, alcanzando una velocidad máxima en vacío de 100 m/min con una aceleración de 0,9G. La precisión de posicionamiento es ≤0,03 mm, la de corte ≤0,02 mm y el reposicionamiento ±0,02 mm.
Requiere alimentación trifásica a 380 V (50/60 Hz) con potencia instalada inferior a 40 kW. Dimensiones: 5010 × 3935 × 2075 mm. Peso bruto: 3600 kg. Gases de asistencia: nitrógeno y oxígeno.
