Fresadora de Utillaje MF 4-B

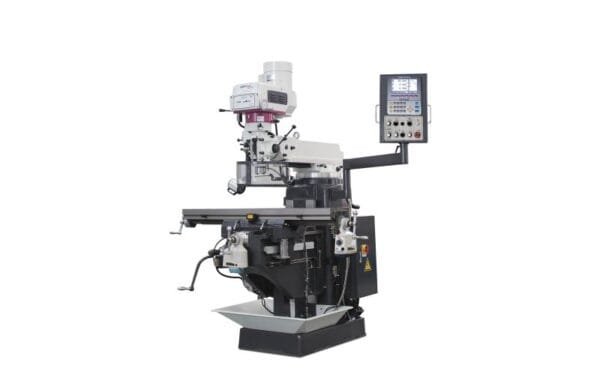

La fresadora de utillaje mf 4 b es una fresadora de utillaje tipo torreta Optimum MF 4-B con motor de husillo vertical de 2,2 kW a 400 V, variador de velocidad mecánico continuo entre 60 y 4200 rpm, posicionador digital DPA 2000 de tres ejes con indicador de velocidad y recorridos automáticos en los tres ejes X, Y y Z, diseñada para operaciones de fresado, taladrado y roscado de alta complejidad en talleres de mecanizado de precisión y fabricación de utillajes.

La fresadora de utillaje mf 4 b incorpora el variador de velocidad mecánico que permite cambiar la velocidad del husillo con la máquina en marcha de forma continua en dos gamas mecánicas, sin necesidad de parar el equipo. El posicionador DPA 2000 de tres ejes con indicador de velocidad permite al operario controlar en tiempo real la posición de la mesa y la velocidad del husillo durante el mecanizado.

La estructura de la fresadora de utillaje mf 4 b está fabricada en fundición meehanite de alta calidad con guías en cola de milano con cuña de ajuste en los ejes X y Z y guías planas en el eje Y, con una concentricidad del husillo inferior a 0,01 mm medida en la pínola gracias a los rodamientos de rodillos cónico de precisión. La construcción robusta y maciza garantiza la rigidez del conjunto durante el mecanizado.

El cabezal de la fresadora de utillaje mf 4 b es inclinable ±45° y giratorio horizontalmente ±90°, con cono ISO 40 DIN 2080, pínola de 86 mm de diámetro y 127 mm de recorrido y avance automático de pínola en tres etapas (0,04, 0,08 y 0,15 mm/rev). La capacidad máxima de taladrado en acero S235JR es de 24 mm y con fresa de planear de 76 mm de diámetro, con fresa de mango de 25 mm.

La fresadora de utillaje mf 4 b dispone de recorridos manuales de 820 mm en X, 410 mm en Y y 400 mm en Z, y automáticos de 740 mm en X, 330 mm en Y y 320 mm en Z, con movimiento motorizado del eje X a derecha e izquierda con control de velocidad variable y movimiento rápido. La mesa de trabajo de 1370 × 254 mm admite una carga máxima de 300 kg con 3 ranuras en T de 16 mm.

La fresadora de utillaje mf 4 b incorpora freno mecánico de husillo, giro de rotación derecha/izquierda para roscado, lámpara de trabajo LED, sistema de refrigeración y lubricación centralizada, con protección de seguridad de altura ajustable y micro de seguridad que impide el funcionamiento del husillo con la protección retirada, cumpliendo con los requisitos de la normativa EN 55011 clase C2.

La fresadora de utillaje mf 4 b tiene un alcance del husillo de 0-420 mm con recorrido del cabezal en eje Y de 470 mm y distancia máxima husillo vertical-mesa de 405 mm, proporciones que permiten mecanizar piezas de mediano y gran tamaño con holgura suficiente entre el cabezal y la mesa para el montaje de utillajes y mordazas de sujeción de distintas alturas durante las operaciones de fresado.

El visualizador DPA 31 Plus de 3 ejes incluido en el equipamiento de la fresadora de utillaje mf 4 b (según ficha técnica del producto, código 3348340) proporciona una referencia de posición precisa en todos los ejes durante las operaciones de mecanizado, lo que resulta fundamental en trabajos de fresado de contornos y superficies complejas donde la precisión dimensional es crítica.

La fresadora de utillaje mf 4 b es adecuada para talleres de fabricación de utillajes, moldes e insertos, industrias de mecanizado de piezas de alta precisión, fabricantes de prototipos y series cortas de piezas complejas, y centros de formación técnica de mecanizado que necesitan una fresadora de utillaje de alta gama con amplios recorridos automáticos y visualizador digital de tres ejes.

El mantenimiento de la fresadora de utillaje mf 4 b incluye la verificación del nivel de lubricante de la lubricación centralizada, la comprobación del estado de los rodamientos del husillo y de las guías de cola de milano en los ejes X y Z, y la verificación del funcionamiento del micro de seguridad de la protección, operaciones accesibles descritas en el manual de mantenimiento.

Ventajas de la fresadora de utillaje mf 4 b

La fresadora de utillaje mf 4 b combina variador mecánico continuo, DPA 2000 de tres ejes, cabezal inclinable ±45° y recorridos automáticos en X, Y, Z en una fresadora tipo torreta de alta precisión para mecanizado complejo. Disponible en Maquinando SL con envío a toda España. Consulta más fresadoras en nuestra sección de fresadoras.
